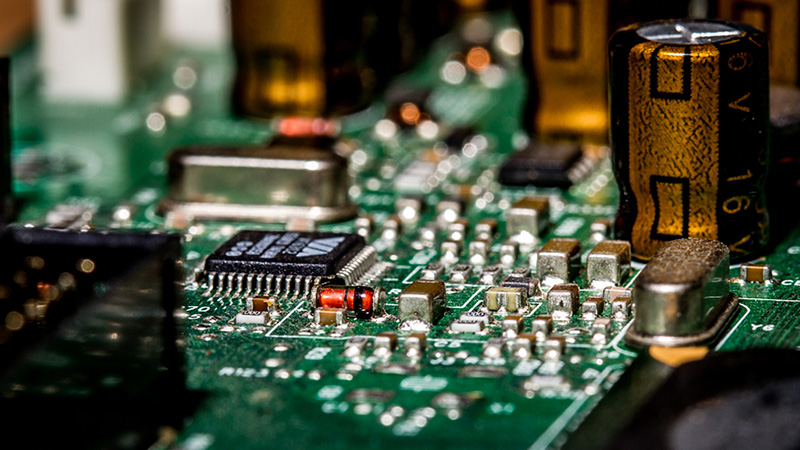

電路板上的字母的含義，你都知道嗎？
信息來源：www.xmzjkj.com 發布時間：2018.11.19
Rx是電阻，在電路圖里有很多電阻，按序號排，R1，R2...
Cx是無極性電容，電源輸入端抗干擾電容
IC集成電路模塊
Ux是IC(集成電路元件)
Kx是不同廠商的元件庫定義不同
Tx是測試點(工廠測試用)
Spk1是Speaker(蜂鳴器，喇叭)
Qx是三極管
Jx是Jack(比如Audio Jack)
Y1不同廠商的元件庫定義不同
此外，還有CEx-電解電容，CNx-排容(好幾個電容在一起)，RNx-排阻，CONx-連接器，Dx-Diode(二極管)，Hx-孔，JPx-Jumper，Lx-電感/磁珠，LEDx-發光二極管，Xx-晶振。
各個廠商都有自己的元件庫，畫電路圖時的元件都從庫里抓來的(大廠)，對于一些不常見的，比如CON，JP，各個廠商的定義也會有所不同
R(電阻)
FS(保險管)
RTH(熱敏電阻)
CY(Y電容：高壓陶瓷電容，安規)
CX(X電容：高壓薄膜電容，安規)
D(二極管)
C(電容)
Q(晶體管)
ZD(穩壓二極管)
T(變壓器)
U(IC芯片)
J(跳線)
VR(可調電阻)
W穩壓管
K 開關類
Y晶振
電路板上常常見到R107、C118、Q102、D202等編號，一般情況下，第一個字母標識器件類別，比如R代表電阻器，C代表電容器，D表示二極管、Q表示三級管等;第二個是數字，表示電路功能編號，如“1”表示主板電路，“2”表示電源電路等等，這是由電路設計者自行確定的;第三、四位表示該器件在該電路板上同類器件的序號。
R117：主板上的電阻，序號為17。
T101：主板上的變壓器。
SW102：開關
LED101：發光二極管
LAMP：(指示)燈
Q104(E,B,C)：晶體三極管，E：發射極，B：基極，C：集電極
EG:“R117是電阻的話，兩端用萬用表測的話應該是通的吧”，在電路板上直接測量電阻是不科學的，測量結果會比實際值小，甚至小的多，好焊出一條引線再作測量。
